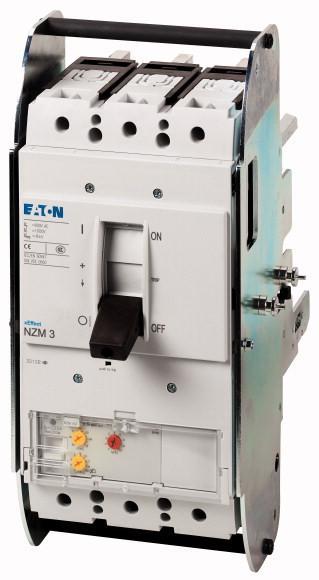

Выкатной автоматический выключатель защиты двигателя 450А, 3 полюса, откл.способность 50кА, электронный расцепитель EATON NZMN3-ME450-AVE 110848

Наличие:	Снят с производства
Рейтинг:
Вид:	силовые
Производитель:	Eaton (Moeller)

Ассортимент			Автоматические выключатели
Защитная функция			Защита двигателя

Стандарт/сертификат			IEC
Метод монтажа			Выдвижной вариант монтажа
Техника срабатывания			Электронный расцепитель
Типоразмер			NZM3
Описание			IEC/EN 60947-4-1, IEC/EN 60947-2Автоматические выключатели выполняют все требования категории применения AC-3.Измерение эффективных значений и „термическая память“регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки)Все характеристики AC-3 действительны для прямого рабочего переключения автоматическим выключателем. Если рабочее переключение AC-3 выполняется, например, контактором, для автоматического выключателя расчетный ток длительной нагрузки составляет In = Iu.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50 Гц	Icu	кА	50
Расчетный рабочий ток = измеренный ток длительной нагрузки	In = Iu	A	450
диапазон установки
Расцепитель перегрузки
	Ir	A	225 - 450
расцепитель короткого замыкания
без задержки	Ii = In x …		2 - 14
Расчетная эксплуатационная мощность AC-3 50/60 Гц
380 B 400 B	P	кВт	250
660 B 690 B	P	кВт	450
Расчетная эксплуатационная мощность AC-3 50/60 Гц
400 В	P	кВт	250
660 B 690 B	P	кВт	450
Расчетный рабочий ток AC-3 50/60 Гц
400 В	Ie	A	437
690 В		A	446

Схема выкатной автоматический выключатель защиты двигателя 450а, 3 полюса, откл.способность 50ка, электронный расцепитель защиты двигателя eaton nzmn3-me450-ave 110848

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

Температура окружающей среды, хранение

°C

- 40 - + 70

Эксплуатация

°C

-25 - +70

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

Вес

кг

6.34

установочное положение

вертикально и 90° во всех направлениях
	с расцепителем токов утечки XFI:
	- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
	со штекерным разъемом:
	- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
	с выкатным устройством:
	- NZM3, N3: вертикально, 90° влево
	- NZM4, N4: вертикально
	с дистанционным приводом:
	- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10Разделитель фаз и ленточный зажим: IP00

Прочие технические характеристики (каталог для перелистывания)

ГрузикиТемпературная характеристика, дерейтингПотери эффективной мощности

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

In = Iu

450

Номинальная устойчивость к импульсу

Uimp

Цепи главного тока

8000

Цепи вспомогательного тока

6000

Номинальное напряжение

В перем. тока

690

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

1000

Применение в незаземлённых сетях

690

Коммутационная способность

Расчетный ток короткого замыкания при включении

Icm

240 В

Icm

кА

187

400/415 В

Icm

кА

105

440 B 50/60 Гц

Icm

кА

525 B 50/60 Гц

Icm

кА

690 B 50/60 Гц

Icm

кА

Расчетная разрывная способность при коротком замыкании I cn

Icn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

Icu

кА

240 B 50/60 Гц

Icu

кА

400/415 В 50/60 Гц

Icu

кА

440 B 50/60 Гц

Icu

кА

525 B 50/60 Гц

Icu

кА

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

Ics

кА

240 B 50/60 Гц

Ics

кА

400/415 В 50/60 Гц

Ics

кА

440 B 50/60 Гц

Ics

кА

525 B 50/60 Гц

Ics

кА

690 B 50/60 Гц

Ics

кА

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

Icw

кА

3.3

t = 1 с

Icw

кА

3.3

Категория применения согласно IEC/EN 60947-2

Расчетная включающая и отключающая способность

Расчетный рабочий ток

AC-1

380 B 400 B

450

415 В

450

690 В

450

AC-3

380 B 400 B

437

415 В

437

660 B 690 B

446

Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)

Переключения

15000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

5000

415 B 50/60 Гц

Переключения

5000

690 B 50/60 Гц

Переключения

3000

AC-3

400 B 50/60 Гц

Переключения

2000

415 B 50/60 Гц

Переключения

2000

690 B 50/60 Гц

Переключения

2000

макс. частота коммутаций

S/h

Общее время отказа при коротком замыкании

мс

< 10

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Необходимое дополнительное оснащение

NZM3-XAVS

Провода круглого сечения Cu

Столбчатый зажим

одножильный

мм2

2 x 16

многожильный

мм2

1 x (35 - 240)2 x (25-120)

Тоннельная клемма

многожильный

мм2

многожильный

мм2

1 x (25 - 185)

Двойное отверстие

мм2

1 x (50 - 240)2 x (50 - 240)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм2

1 x 162 x (10 - 16)

многожильный

мм2

1 x (25 - 240)2 x (25 - 240)

Ал. провода, мед. кабели

одножильный

мм2

1 x 16

многожильный

мм2

многожильный

мм2

1 x (25 - 185) 2)

2) В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм².

Двойное отверстие

мм2

1 x (50 - 240)2 x (50 - 240)

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

6 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 32 x 1,0 + 5 x 32 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 50 x 1.0

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

6 x 16 x 0.8

макс.

мм

10 x 24 x 1.0+ 5 x 24 x 1.0(2 x) 8 x 24 x 1.0

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

6 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 32 x 1,0 + 5 x 32 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 50 x 1.0

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M10

непосредственно на переключателе

мин.

мм

20 x 5

макс.

мм

30 x 10+ 30 x 5

Расширение ширины подключения

мм

Расширение ширины подключения

макс.

мм

2 x (10 x 50)

вертикально и 90° во всех направлениях
	с расцепителем токов утечки XFI:
	- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
	со штекерным разъемом:
	- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
	с выкатным устройством:
	- NZM3, N3: вертикально, 90° влево
	- NZM4, N4: вертикально
	с дистанционным приводом:
	- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Выкатной автоматический выключатель защиты двигателя 450А, 3 полюса, откл.способность 50кА, электронный расцепитель защиты двигателя EATON NZMN3-ME450-AVE 110848 габаритные размеры

габаритные размеры выкатной автоматический выключатель защиты двигателя 450а, 3 полюса, откл.способность 50ка, электронный расцепитель защиты двигателя eaton nzmn3-me450-ave 110848
