Устройства компенсации реактивной мощности (TODO:redirect)

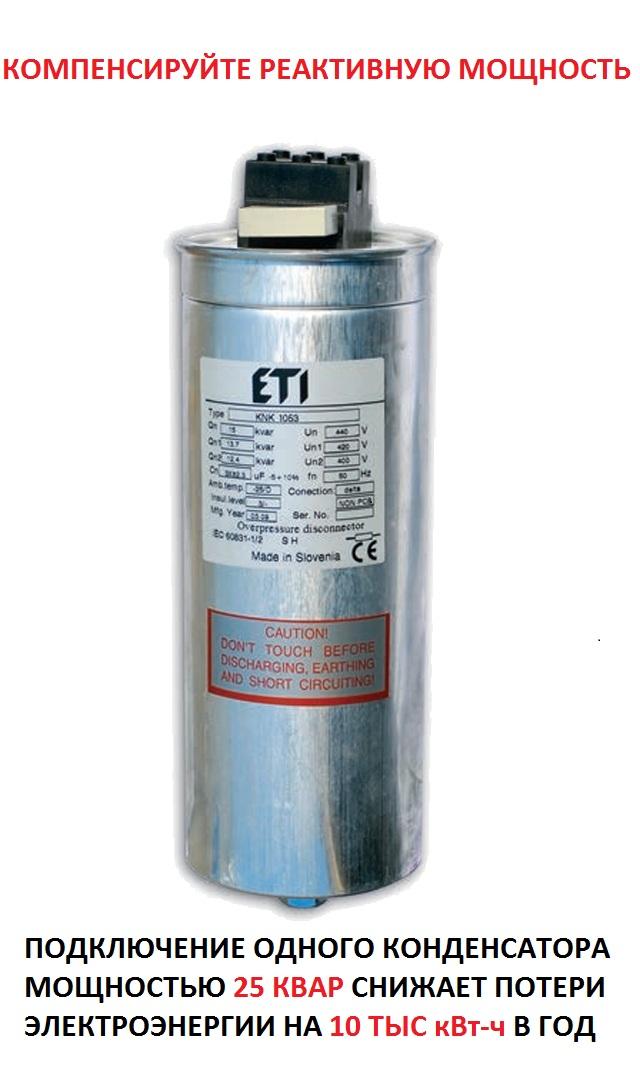

Современное развитие производства в мире и в Украине приводит к автоматизации технологических процессов. Все больше элементов технологического процесса автоматизируются, а как известно - основная движущая сила автоматизации производства является электричество. Можно отметить что в стоимости каждой готовой продукции есть доля расходов на электроэнергию. По оценке экспертов она составляет от 30 до 40 %. Как известно электричество в наше время удовольствие не из дешёвых. Хотя Украина является крупнейшим производителем электрической энергии в Европе. И каждый потребитель пытается экономить электрическую энергию как может. Конечно способов масса это: - переход на многотарифный учёт - использование энергосберегающих ламп - применение устройств плавного пуска и преобразователей частоты - и наконец компенсация реактивной мощности, о которой и пойдёт речь в данной статье На производстве, в офисных центрах и даже в супермаркетах в сети присутствует реактивная составляющая и при отсутствии устройств компенсации реактивной мощности – конденсаторных установок она может достигать от 5 до 60 % от потребляемой электроэнергии. Наличие реактивной электроэнергии в сети подразумевает собой низкий коэффициент cosφ. К примеру при значении cosφ от 0,3 до 0,5 счетчик электрической энергии может давать погрешность в показаниях, естественно не в пользу потребителя до 15%. Но это не все последствия присутствия в сети реактивной электроэнергии. Ещё одним немаловажным фактором является негативное влияние реактивной электроэнергии на качество напряжения в сети. Происходят скачки напряжения, перекосы фаз, а также изменение частоты электричества и высокочастотным гармоникам. Это все сказывается на элементах электрической сети, - греются кабельные линии, приходят в негодность коммутационные аппараты от перегрузок, - и замена их в наше время является недешёвымудовольствием. По статистике от низкого качества напряжения страдает в первую очередь экономика до 500 млн. грн. в год. Разные виды оборудования по-разному влияют на рост реактивной электроэнергии в сети, к примеру: - Асинхронные электродвигатели – 45% - Трансформаторы 35% - Кабельные сети – 7% - Преобразователи – 10% - электрические печи – 8% Но эти данные приблизительные. Cos (f) зазависит от степени загруженности оборудования Чем больше нагрузки на оборудования, тем больше сos (f). Как же бороться с реактивной электроэнергией? Для этого существуют устройства компенсации реактивной мощности – конденсаторные установки УКРМ. Виды устройств компенсации реактивной мощности: - Автоматические конденсаторные установки – снабжены микропроцессорным регулятором реактивной мощности, который анализирует сеть на наличие реактивной составляющей и подключает нужную ступень, для компенсации реактивной мощности. То есть анализирует значение cosφи подключая необходимые ступени поднимает его значение до 0,96-0,98. - Нерегулируемые конденсаторные установки – они применяются в сетях с постоянной реактивной мощностью, которую они компенсируют. Например ставятся на конкретный электродвигатель либо трансформатор, определённой мощности. - Тиристорные конденсаторные установки – отличаются от обычных конденсаторные установок, работающих на контакторах, тем что вместо контакторов они коммутируются тиристорными ключами. Данный вид коммутации позволяет в малый промежуток времени подключить необходимую конденсаторную ступень. Они применяются в сетях где устройства, вырабатывающие реактивную мощность, работают кратковременно. Например это лифты, краны, медицинское оборудования и т.п - Конденсаторные установки с фильтрующими дросселями – применяются в сетях где есть высокочастотные гармоники. Применение данного оборудования позволяет избавить сеть от гармоник и тем самым повысить срок службы оборудования. Данные фильтро- компенсирующие устройства могут быть как на тиристорных ключах так и на обычных конденсаторных контакторах в зависимости от типа нагрузки.
